Prehľad produktov
Priame tvarovky PVDF sú jednou z najjednoduchších a najčastejšie používaných spojovacích tvaroviek v potrubných systémoch PVDF, ktoré sa používajú na spojenie dvoch priamych tvaroviek PVDF rovnakého priemeru do dlhšej priamej rúry.
Štruktúra a klasifikácia
- Vstrekovaný priamy konektor
- Lisovaný rovný konektor
- Krátky typ, dlhý typ
Spôsob pripojenia
Konektory PVDF s priamym tvarovaním sú takmer úplne spojené pomocou zvárania pomocou horúceho-zvaru.
Zváracie kroky
- Príprava:Pomocou špeciálnej frézy odrežte koniec rúrky zvisle, očistite vonkajšiu stenu rúrky a vnútornú stenu rovnej spojovacej objímky.
- Kúrenie:Na súčasné ohrievanie vonkajšej steny rúry a vnútornej steny priameho konektora použite špeciálny zvárací stroj PVDF-.
- Vloženie:Keď je povrch materiálu roztavený, rýchlo vložte rúrku priamo do hrdla priameho konektora do vopred stanovenej hĺbky.
- Chladenie:Nehýbte a nechajte ho prirodzene vychladnúť. Po ochladení sa rúrka a rovná spojka spoja do pevného celku.
Výhody metódy pripojenia
- Vysoká pevnosť:Pevnosť zvaru je blízka pevnosti telesa rúry.
- Dobré tesnenie:Dosahuje trvalé utesnenie-bez úniku.
- Nevyžadujú sa žiadne ďalšie materiály:Žiadne lepidlo, tesniace krúžky a pod., zachovanie čistoty a konzistencie potrubného systému.
Porovnanie výhod
V porovnaní s PP/FRPP:
60 stupňov vyššia teplotná odolnosť, lepšia odolnosť voči chlóru a oxidácii;
V porovnaní s PTFE:
Vyššia mechanická pevnosť, teplo{0}}taviteľné, o 30 – 50 % nižšie náklady;
V porovnaní s nehrdzavejúcou oceľou:
Bez precipitácie iónov, bez nutnosti pasivácie, hmotnosť znížená na polovicu.
Hlavné pripojovacie rozmery PVDF priamej tvarovky cez //spôsob pripojenia: tavné hrdlo
|
Menovitý priemer DN (mm) |
Priemer OD (mm) |
Hrúbka S (mm) |
Vonkajšie priemer D (mm) |
Interné priemer Z (mm) |
Výška L (mm) |
|
DN15 |
φ20 |
4 |
27 |
19 |
31 |
|
DN20 |
φ25 |
4 |
32 |
24 |
40 |
|
DN25 |
φ32 |
5 |
41 |
31 |
44 |
|
DN32 |
φ40 |
5 |
49 |
39 |
48 |
|
DN40 |
φ50 |
6 |
61 |
49 |
53 |
|
DN50 |
φ63 |
7 |
76 |
62 |
61 |
|
DN65 |
φ75 |
9 |
90 |
72 |
69 |
|
DN80 |
φ90 |
10 |
108 |
88 |
79 |
|
DN100 |
φ110 |
11 |
129 |
107 |
90 |
Vybrať si nás znamená vybrať si profesionálneho výrobného partnera pre priamu montáž PVDF.

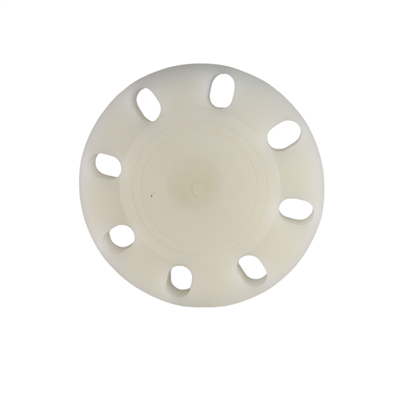

Populárne Tagy: pvdf rovné tvarovky, Čína pvdf rovné tvarovky, výrobcovia, dodávatelia, továreň, PVDF zaslepovacia doska, PVDF tavná príruba, PVDF tavné tričko, PVDF potrubné tvarovky, Závitový spoj PVDF, PVDF únia
